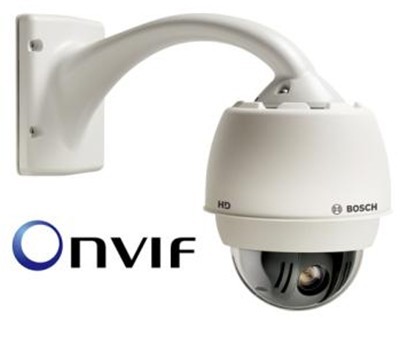

博世VG5-825-ETEV室外 20 倍 AutoDome 800 系列高清高速球型攝像機，帶 IVA，有色球型罩，50/60 Hz
-
分辨率為 HD 1080p、每秒圖像數為 30 (ips)
-
240 倍變焦（20 倍光學，12 倍數字）
-
四個視頻流生成同步的 H.264、M-JPEG 和 JPEG 視頻流
-
符合 ONVIF 標準；與其它符合該標準的系統具有互操作性
-
嵌入式智能視頻分析 (IVA) 技術可實現可靠的探測、分析和搜索功能
-
高強度、重載型、防拆卸鋁質外殼，以及高清晰丙烯酸有機玻璃球型罩
-
高速 360 度連續水平旋轉
-
預設巡視路線和自動水平旋轉模式
|
圖像感應器
|
1/2.8 英寸 CMOS
|
|
像素數
|
有效：大約 327 萬像素實際：大約 200 萬像素
|
|
縱橫比
|
HD：16:9
|
|
鏡頭
|
20x 光學變焦，（4.7 至 94 毫米）
|
|
對焦
|
單鍵（默認值），自動（正常、低），手動
|
|
光圈
|
自動，手動優先（F1.6 至 F3.5）
|
|
視場
|
|
|
1080p 模式
|
2.9°（長焦）至 55.4°（廣角）
|
|
720p 模式
|
2.0（長焦）至 37.6（廣角）
|
|
最小工作距離
|
10 毫米（廣角）至 150 毫米（長焦）
|
|
自動增益控制
|
自動/手動（–3 至 +28 dB，+2 dB 步進/16 步進）
|
|
同步
|
內部
|
|
孔徑失真校正
|
清晰度可調
|
|
數字變焦
|
12x
|
|
靈敏度（典型）1
|
30 IRE2
|
|
|
|
|
白晝模式
|
|
|
靈敏度提升關閉 （1/30 [1/25] 快門）；高靈敏度關閉
|
0.8 lux(0.074 fc)
|
|
靈敏度提升開啟，最大（0.25 秒 快門）；高靈敏度開啟3
|
0.04 lux (0.004 fc)
|
|
夜晚模式
|
|
|
靈敏度提升關閉 （1/30 [1/25] 快門）；高靈敏度關閉
|
0.12 lux (0.011)
|
|
靈敏度提升開啟，最大（0.25 秒 快門）；高靈敏度開啟3
|
0.005 lux (.0005 fc)
|
|
電子快門速度 (AES)
|
1/1 至 1/10000 秒，22 步進
|
|
寬動態范圍 (WDR)
|
86 dB（在 WDR 關閉的情況下為 50 dB）
|
|
信噪比
|
> 50 dB（AGC 關閉）
|
|
背光補償
|
開/關
|
|
白平衡
|
自動，ATW，室內，室外，室外自動，鈉汽燈，單鍵，手動
|
|
日/夜
|
黑白，彩色，自動
|
|
1. F1.6，最大 AGC。 正常光源（鹵素燈）。2. 有色球型罩將增加 0.8 光圈損失。3. 使用 ND1 + ND4 過濾器測量，用透射因數 0.0025 重新計算。
|
|
|
攝像機設置/控制
|
Microsoft Internet Explorer 網絡瀏覽器 7.0 或更高版本，Bosch Configuration Manager 或 BVMS
|
|
標準
|
H.264 (ISO/IEC 14496?10), M?JPEG, JPEG
|
|
數據流
|
可單獨配置 H.264 和 M?JPEG 數據流，可配置幀速率和帶寬；
|
|
1080p30
|
一 (1) 個 H.264 1080p30 數據流以及一 (1) 個 M?JPEG 數據流和一 (1) 個 I 幀數據流
|
|
720p60
|
一 (1) 個 H.264 720p60 數據流以及一 (1) 個 M?JPEG 數據流和一 (1) 個 I 幀數據流
|
|
720p30
|
兩 (2) 個可單獨配置的 H.264 數據流：一 (1) 個 H.264 720p30 數據流， 一 (1) 個 H.264 BP+ 或 H.264 MP SD 數據流，以及一 (1) 個 M?JPEG 數據流和一 (1) 個 I 幀數據流
|
|
GOP 結構
|
IP，IBP，IBBP
|
|
數據速率
|
9.6 kbps 至 6 Mbps
|
|
整體 IP 延遲
|
240 毫秒
|
|
清晰度 (H x V) 和幀速率
|
|
|
流 1
|
|
|
全高清/1080p
|
1920 x 1080，30 ips
|
|
高清/720p
|
1280 x 720，60 ips
|
|
高清/720p
|
1280 x 720，30 ips
|
|
流 24
|
|
|
SD/480p (WVGA)5
|
854 x 480，30 ips
|
|
SD/240p (WQVGA)5
|
432 x 240，30 ips
|
|
4. 視頻流 1 必須設置為 30 ips 時 720p。5. 以 16:9 縱橫比顯示圖像。
|
|
|
|
|
|
網絡
|
|
|
協議
|
RTP、Telnet、UDP、TCP、IP、HTTP、HTTPS、FTP、DHCP、IGMP V2/V3、ICMP、ARP、SMTP、SNTP、SNMP、RTSP、802.1x、iSCSI、DynDNS、UPnP
|
|
高級聯網
|
IPv6、QoS
|
|
以太網
|
10-Base T/100 Base-TX，自動偵測，半雙工/全雙工，RJ45
|
|
音頻
|
|
|
標準
|
G.711，8 kHz 采樣率L16，16 kHz 采樣率AAC
|
|
信噪比
|
>50 dB
|
|
音頻流
|
全雙工/半雙工
|
|
VG4-SFPSCKT
|
|
|
說明
|
光纖以太網介質轉換器套件。需要小型可插拔 (SFP) 模塊（單獨銷售）。
|
|
數據接口
|
以太網
|
|
數據速率
|
10/100 Mbps符合 IEEE 802.3 標準全雙工或半雙工電氣端口全雙工光纖端口
|
|
可兼容接收器
|
CNFE2MC
|
|
安裝
|
使用提供的安裝硬件安裝在 VG4-A-PA0、VG4-A-PA1、VG4-A-PA2、VG4?A?PSU1 或 VG4?A?PSU2 電源盒中
|
|
SFP 模塊
|
|
|
說明
|
可互換的模塊，能夠與 MMF 或 SMF 光纖配合使用。
|
|
數據接口
|
以太網
|
|
數據速率
|
10/100 Mbps符合 IEEE 802.3 標準
|
|
機械
|
|
|
尺寸（長 x 寬 x 高）
|
|
|
SFP-2 和 SFP-3
|
55.5 毫米 x 13.5 毫米 x 8.5 毫米（2.2 英寸 x 0.5 英寸 x 0.3 英寸）
|
|
SFP-25、SFP-26
|
63.8 毫米 x 13.5 毫米 x 8.5 毫米（2.5 英寸 x 0.5 英寸 x 0.3 英寸）
|
|
重量（所有 SFP 模塊）
|
0.23 千克（0.05 磅）
|
|
|
|
|
|
類型
|
|
SFP-2
|
MMF
|
|
SFP-3
|
SMF
|
|
SFP-25
|
MMF
|
|
SFP-26
|
MMF
|
|
光纖兼容性
|
|
|
光纖兼容性， MMF
|
50/125 微米 MMF。 對于 50/125 微米光纖，從指定的光預算值中減去 4 dB。 必須符合或超出光纖標準 ITU-T G.651。
|
|
光纖兼容性， SMF
|
8–10/125 微米 SMF。 必須符合或超出光纖標準 ITU-T G.652。
|
|
光學距離規格
|
指定的傳輸距離受光纖的光損耗及連接器、電線和插接面板導致的任何其它損耗的限制。 這些模塊經過專門設計，可以在整個光損耗預算范圍內運行，因此不需要規定最低損耗。
|
|
搖攝角度范圍
|
360° 連續
|
|
俯仰角度
|
水平以上 18°
|
|
變速
|
0.1°/秒-120°/秒
|
|
預置位速度
|
水平旋轉：360°/秒垂直俯仰：100°/秒
|
|
預置位精度
|
± 0.1°（典型）
|
|
輸入電壓
|
21-30 VAC50/60 Hz
|
|
功耗， 典型
|
55 瓦 / 60 伏安或19 瓦 / 35 伏安6
|
|
6. 室內應用場合下，沒有將加熱器連接至電源盒
|
|
|
視頻保護
|
峰值電流 10 kA（陶瓷氣體放電管）
|
|
音頻保護
|
峰值電流 10 安，峰值功率 300 瓦 (8/20 μs)
|
|
RS-232/485 保護
|
靜電保護 ±15 KV 人體模型
|
|
報警輸入保護
|
峰值電流 17 安，峰值功率 300 瓦 (8/20 μs)
|
|
報警輸出保護
|
峰值電流 2 安，峰值功率 300 瓦 (8/20 μs)
|
|
繼電器輸出保護
|
峰值電流 7.3 安，峰值功率 600 瓦 (10/1000 μs)
|
|
電源輸入保護（球型攝像機）
|
峰值電流 7.3 安，峰值功率 600 瓦 (10/1000 μs)
|
|
電源輸出保護（吊臂電源）
|
峰值電流 21.4 安，峰值功率 1500 瓦 (10/1000 μs)
|
|
10/100 以太網數據線路
|
峰值電流 14 安，峰值功率 200 瓦 (8/20 μs)
|
|
扇區/標題
|
16 個獨立的扇區，每個扇區可設 20 個字符的標題
|
|
遮蔽
|
24 個可單獨配置的隱私遮蔽
|
|
協議支持
|
Bosch (OSRD)，ONVIF
|
|
預置位
|
99 個，每個位置可設 20 個字符的標題
|
|
巡視路線
|
兩 (2) 類巡視路線：錄制巡視路線 - 兩 (2) 條，總持續時間 15 分鐘預設巡視路線 - 一 (1) 條，包含多達 99 個連續場景
|
|
支持的語言
|
英文、德文、荷蘭文、法文、意大利文、西班牙文、葡萄牙文、波蘭文和日文
|
|
攝像機電源
|
21-30 VAC，50/60 赫茲
|
|
加熱器電源
|
21-30 VAC，50/60 赫茲
|
|
視頻和控制
|
RJ-45 100 Base-TX 以太網
|
|
報警輸入 (2)
|
可針對“常開”或“常閉”編程
|
|
開路收集器輸出 (1)
|
最大 32VDC，150 mA
|
|
音頻輸入線路電平（單向音頻）
|
|
|
輸入電壓
|
最大 5.5 Vp-p
|
|
電阻
|
9 千歐（典型）
|
|
設計額定值
|
IP66
|
|
工作溫度
|
–45°C 至 55°C（–49°F 至 131°F）或-10°C 至 50°C（14°F 至 122°F）8
|
|
HALT9 溫度測試
|
–70°C 至 70°C（–94°F 至 158°F）
|
|
存儲溫度
|
–45°C 至 70°C（–49°F 至 158°F）
|
|
濕度
|
0% 至 100% 相對濕度，冷凝
|
|
8. 室內應用場合下，沒有將加熱器連接至電源盒9. 加速壽命測試。 最高溫度上限。
|
|
|
尺寸
|
參見尺寸圖
|
|
重量
|
|
室內吊裝
|
2.88 千克（6.3 磅）
|
|
室外吊裝
|
3.03 千克（6.68 磅）
|
|
球型罩尺寸
|
153.1 毫米（6.03 英寸）直徑
|
|
結構材料
|
|
|
外殼
|
鑄鋁
|
|
球型罩
|
丙烯酸有機玻璃（高清晰度）
|
|
標準顏色
|
白色 (RAL9003)
|
|
標準涂層
|
粉末噴漆
|
|
球型罩
|
|
|
吊裝
|
|
|
透明高清晰丙烯酸有機玻璃
|
VGA-BUBBLE-PCLA
|
|
有色高清晰丙烯酸有機玻璃
|
VGA-BUBBLE-PTIA
|
|
吊裝臂底座
|
|
|
掛臂（無變壓器）
|
VG4-A-PA0
|
|
掛臂（120/230 VAC 變壓器）
|
VG4-A-PA1 / VG4-A-PA2
|
|
帶電纜的吊裝臂
|
VGA-PEND-ARM
|
|
VGA-PEND-ARM 的安裝板
|
VGA-PEND-WPLATE
|
|
適用于 AutoDome 系列電源的裝飾框
|
VG4-A-TSKIRT
|
|
用于掛臂安裝的可選安裝板
|
|
|
角落安裝板
|
VG4-A-9542
|
|
立桿安裝板
|
VG4-A-9541
|
|
吊裝或管道安裝
|
|
|
管道安裝蓋
|
VG4-A-9543
|
|
吊裝或屋頂安裝
|
|
|
屋頂（護欄）安裝（需要 VG4-A-9543 管道安裝蓋。 需單獨購買。）
|
VGA-ROOF-MOUNT
|
|
用于屋頂安裝的可選安裝板
|
|
|
用于護欄安裝的平頂適配板
|
LTC 9230/01
|
|
電源
|
|
|
室外電源盒，無變壓器
|
VG4-A-PSU0
|
|
室外電源盒（120/230 VAC 變壓器）
|
VG4-A-PSU1 / VG4-A-PSU2
|
|
光纖套件
|
VG4-SFPSCKT
|
|
參考
|
說明
|
|
1
|
墻壁安裝 - 側面，裝有電源
|
|
1a
|
墻壁/立桿安裝 - 側面，裝有 VGA-PEND-WPLATE
|
|
2
|
墻壁安裝 - 前面，裝有電源和裝飾框
|
|
2a
|
墻壁安裝 - 前面，裝有電源
|
|
3
|
墻壁安裝 - 后面，裝有電源和裝飾框
|
|
3a
|
墻壁安裝 - 后面，裝有電源
|
|
4
|
管道底座
|
|
參考
|
說明
|
|
1
|
墻壁安裝 - 側面，裝有電源和裝飾框
|
|
1a
|
墻壁/立桿安裝 - 側面，裝有 VGA-PEND-WPLATE
|
|
2
|
墻壁安裝 - 前面，裝有電源和裝飾框
|
|
2a
|
墻壁安裝 - 前面，裝有電源
|
|
3
|
墻壁安裝 - 后面，裝有電源和裝飾框
|
|
3a
|
墻壁安裝 - 后面，裝有電源
|
|
4
|
管道底座
|
|
5
|
立桿安裝
|
|
6
|
角落安裝
|
|
7
|
屋頂安裝
|
|
8
|
屋頂安裝適配器
|
|
9
|
用于管道和屋頂安裝的電源設備
|
